CARACTÉRISTIQUES :

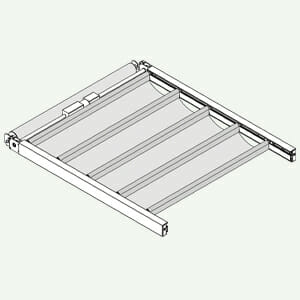

TYPE D’APPLICATION : horizontale avec des traverses en aluminium dimensionnées pour supporter de grandes toiles, même en position inclinée
ENVIRONNEMENT D’APPLICATION : adapté à tout type de structure, il est particulièrement adapté aux applications sur pergolas extérieures, patios et jardin d’hiver.
ROULEAU : d’entraînement avec ogive en acier galvanisé monté sur le côté du moteur, dans laquelle la dernière toile est enveloppée pour cacher le moteur, à des fins esthétiques
GUIDES : latéraux GZ46 en aluminium extrudé à l’intérieur desquels est inséré un système d’entraînement par chaîne avec pignon et poulie, qui fonctionne également en position inclinée
TOILE DE FOND : profilés arqués FZ55, positionnés à 60/70 cm entre eux, sur lesquels la toile est fixée pour l’encastrement. Le premier profilé est relié à une plaque d’attelage fixée sur le câble d’entraînement ; les autres profilés, reliés les uns aux autres par la toile, glissent sur les guides latéraux et sont traînés/poussés de la première toile de fond à la fin de la course
COULEUR : blanc RAL 9010, peinture RAL au choix
MANOEUVRE : moteur central série JA monophasé 230V/50Hz, plage de réglage 85 tours ; protection thermique et indice de protection contre les projections d’eau IP44 ; relié au pignon d’entraînement de la chaîne et soutenu par l’étagère qui soutient le moteur 60x150x200 mm en fer galvanisé et laqué RAL
FIXATION : directement sur la structure. Équerres de type C sur supplément
DIMENSIONS : Min. L 100 cm x H 150 cm – Max L 500 x H 1100 cm
STANDARD : toiles tendues avec store à extension maximale ; toiles ondulées sur demande
