Stores équipés d’une toile renforcée avec tiges horizontales en acier. Le système garantit un bon ainsi que plus long maintien de la toile à l’intérieur des guides et une fermeture des espaces latéraux afin d’éviter les lames de lumière dans le cas d’un store occultant.
Les stores guidés de la SÉRIE R conviennent aux fenêtres de taille moyenne à grande.
SÉRIE R ÉCLISSÉES
- Home
- STORES
- STORES ROULEAUX GUIDÉS
- SÉRIE R ÉCLISSÉES
Renforcés par des éclisses en acier, ils permettent une étanchéité parfaite même sur de grandes dimensions.
![](https://www.resstende.fr/wp-content/uploads/2022/12/R_400_tecnico_300x300.jpg)
CARACTÉRISTIQUES :
TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur/intérieur
COFFRE : C90/CT90 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes latérales en aluminium peint similaire au coffre. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 42 mm en aluminium extrudé avec ogive pour faciliter la maintenance de la toile
GUIDES : G80 en aluminium extrudé avec brosse ; double fonction de maintien du tissu et de fermeture des espaces latéraux pour éviter les lames de lumière dans le cas d’un store occultant Tiges de renfort horizontal en acier galvanisé Ø 4,5 mm, insérées dans des poches soudées dans la toile tous les 90 cm pour éviter que la toile ne glisse hors des guides
TOILE DE FOND : FG42 plate avec bouchons coulissants sur le côté Un profilé de renfort supplémentaire FG42R est disponible sur demande
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : à treuil en zamak rapport des tours 1:3,3 avec fin de course. Tige tubulaire Ø 13 mm en aluminium extrudé, amovible avec fixation magnétique, poignée articulée en PVC, articulation appliquée directement sur le treuil, butée de tige en PVC Un levier de manœuvre à 90° est disponible sur supplément
FIXATION : frontale, latérale ou au plafond. Les guides autoportants ou la fixation latérale du coffre sont disponibles sur supplément
DIMENSIONS : Min. L 80 cm x H 100 cm – Max L 250 x H 260 cm
![](https://www.resstende.fr/wp-content/uploads/2022/12/R_401_tecnico_300x300.jpg)

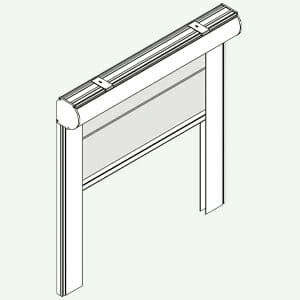

CARACTÉRISTIQUES :
TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur/intérieur
COFFRE : C90/CT90 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes latérales en aluminium peint similaire au coffre. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 49/60 mm en aluminium extrudé avec ogive pour faciliter la maintenance de la toile
GUIDES : G80 en aluminium extrudé avec brosse ; double fonction de maintien du tissu et de fermeture des espaces latéraux pour éviter les lames de lumière dans le cas d’un store occultant Tiges de renfort horizontal en acier galvanisé Ø 4,5 mm, insérées dans des poches soudées dans la toile tous les 90 cm pour éviter que la toile ne glisse hors des guides
TOILE DE FOND : FG42 plate avec bouchons coulissants sur le côté Un profilé de renfort supplémentaire FG42R est disponible sur demande
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : moteur tubulaire monophasé 230V/50Hz M40/M50, avec fin de course mécanique et câble d’alimentation, protection thermique, indice de protection contre les projections d’eau IP44
FIXATION : frontale, latérale ou au plafond. Les guides autoportants ou la fixation latérale du coffre sont disponibles sur supplément
DIMENSIONS :
Avec rouleau Ø 49 Min. L 80 cm x H 100 cm – Max L 250 x H 260 cm
Avec rouleau Ø 60 Min. L 260 cm x H 100 cm – Max L 330 x H 170 cm
![](https://www.resstende.fr/wp-content/uploads/2022/12/R_402_tecnico_300x300.jpg)
CARACTÉRISTIQUES :
TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur/intérieur
COFFRE : C105/CT105 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes en aluminium peint similaire au coffre. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 42 mm en aluminium extrudé ou Ø 78 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
GUIDES : G80 en aluminium extrudé avec brosse ; double fonction de maintien du tissu et de fermeture des espaces latéraux pour éviter les lames de lumière dans le cas d’un store occultant Tiges de renfort horizontal en acier galvanisé Ø 4,5 mm, insérées dans des poches soudées dans la toile tous les 90 cm pour éviter que la toile ne glisse hors des guides
TOILE DE FOND : FG42 plate avec bouchons coulissants sur le côté Un profilé de renfort supplémentaire FG42R est disponible sur demande Pour les grandes toiles (L supérieure à 4 m) FG42R obligatoire et comprise dans le prix
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : à treuil en zamak, rapport des tours 1:3,3 avec fin de course (rouleau Ø 42 mm) ou rapport des tours 1:4,7 sans fin de course (rouleau Ø 78 mm). Tige tubulaire Ø 13 mm en aluminium extrudé, amovible avec fixation magnétique, poignée articulée en PVC, butée de tige en PVC Un levier de manœuvre à 90° est disponible sur supplément
FIXATION : frontale, latérale ou au plafond. Les guides autoportants ou la fixation latérale du coffre sont disponibles sur supplément
DIMENSIONS :
Avec rouleau Ø 42 Min. L 100 cm x H 100 cm – Max L 250 x H 320 cm
Avec rouleau Ø 78 Min. L 260 cm x H 100 cm – Max L 450 x H 320 cm
Profilé de renfort obligatoire pour largeurs supérieures à 400 cm
![](https://www.resstende.fr/wp-content/uploads/2022/12/R_403_tecnico_300x300.jpg)

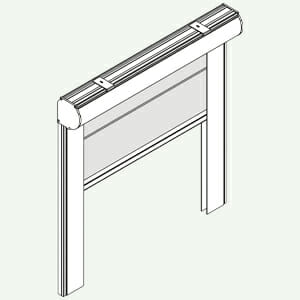

CARACTÉRISTIQUES :
TYPE D’APPLICATION : verticale
ENVIRONNEMENT D’APPLICATION : extérieur/intérieur
COFFRE : C105/CT105 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes latérales en aluminium peint similaire au coffre. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 60 mm en aluminium extrudé ou Ø 78 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
GUIDES : G80 en aluminium extrudé avec brosse ; double fonction de maintien du tissu et de fermeture des espaces latéraux pour éviter les lames de lumière dans le cas d’un store occultant Tiges de renfort horizontal en acier galvanisé Ø 4,5 mm, insérées dans des poches soudées dans la toile tous les 90 cm pour éviter que la toile ne glisse
TOILE DE FOND : FG42 plate avec bouchons coulissants sur le côté Un profilé de renfort supplémentaire FG42R est disponible sur demande Pour les grandes toiles (L supérieure à 4 m) FG42R obligatoire et comprise dans le prix
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec fin de course mécanique et câble d’alimentation, protection thermique et indice de protection contre les projections d’eau IP44
FIXATION : frontale, latérale ou au plafond. Les guides autoportants ou la fixation latérale du coffre sont disponibles sur supplément
DIMENSIONS :
Avec rouleau Ø 60 Min. L 100 cm x H 100 cm – Max L 350 x H 400 cm
Avec rouleau Ø 78 Min. L 360 cm x H 100 cm – Max L 450 x H 260 cm
Profilé de renfort obligatoire pour largeurs supérieures à 400 cm
