TYPE D’APPLICATION : vertical
ENVIRONNEMENT D’APPLICATION : intérieur/extérieur
RÉSISTANCE AU VENT : Classe 2

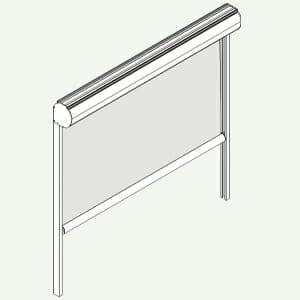

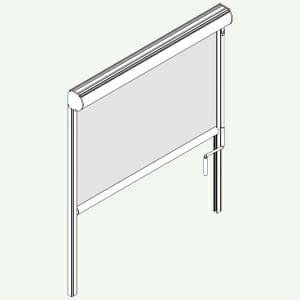

La SÉRIE L3 utilise des guides en aluminium dans lesquels seule la toile de fond glisse tandis que la toile reste à l’extérieur du guide. Manuels, à treuil ou motorisés, ils conviennent aux petites et grandes fenêtres.
PRODUIT MARQUÉ EN 13561 CLASSE 2
CARACTÉRISTIQUES
TYPE D’APPLICATION : vertical
ENVIRONNEMENT D’APPLICATION : intérieur/extérieur
COFFRE : C90/CT90 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes en aluminium peint. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 42 mm en aluminium extrudé avec ogive pour faciliter la maintenance de la toile
GUIDES : G31 en aluminium extrudé, toile hors guide
TOILE DE FOND : FP33 plate en aluminium extrudé pour stores avec fixation frontale sur la menuiserie ou FD35 ronde, adéquatement lestée avec un profilé en fer galvanisé, tous deux dotés de bouchons latéraux pour coulisser dans le guide
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : à treuil en zamak rapport des tours 1:3,3 avec fin de course. Tige tubulaire Ø 13 mm en aluminium extrudé, amovible avec fixation magnétique ; poignée articulée en PVC, articulation appliquée directement sur le treuil, butée de tige en PVC
FIXATION DES GUIDES : latérale ou frontale (uniquement avec toile de fond FP33)
FIXATION DU COFFRE : au plafond. Le guide autoportant ou les têtes pour fixation latérale sont disponibles sur supplément
DIMENSIONS : Min. L 80 cm – Max L 250 x H Min. 100 – Max 320 cm
CARACTÉRISTIQUES
TYPE D’APPLICATION : vertical
ENVIRONNEMENT D’APPLICATION : intérieur/extérieur
COFFRE : C90/CT90 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes en aluminium peint. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 44/60 mm en aluminium extrudé avec ogive pour faciliter la maintenance de la toile
GUIDES : G31 en aluminium extrudé, toile hors guide
TOILE DE FOND : FP33 plate en aluminium extrudé pour stores avec fixation frontale sur la menuiserie ou FD35 ronde, adéquatement lestée avec un profilé en fer galvanisé, tous deux dotés de bouchons latéraux pour coulisser dans le guide
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M40/M50 avec réglage du fin de course mécanique et câble d’alimentation, protection thermique et indice de protection contre les projections d’eau IP44.
FIXATION DES GUIDES : latérale ou frontale (uniquement avec toile de fond FP33)
FIXATION DU COFFRE : au plafond. Le guide autoportant ou les têtes pour fixation latérale sont disponibles sur supplément
DIMENSIONS :
Avec rouleau Ø 44 mm : Min. L 80 cm x H 100 cm – Max L 240 x H 300 cm
Avec rouleau Ø 60 mm : Min. L 80 cm x H 100 cm – Max L 300 x Max H 220 cm
CARACTÉRISTIQUES
TYPE D’APPLICATION : vertical
ENVIRONNEMENT D’APPLICATION : intérieur/extérieur
COFFRE : C105/CT105 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes en aluminium peint. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 78 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
GUIDES : GC20 en aluminium extrudé, toile hors guide
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : à treuil en zamak, rapport des tours 1:9 sans fin de course. Tige tubulaire Ø 13 mm en aluminium extrudé, amovible avec fixation magnétique ; poignée articulée en PVC, articulation appliquée directement sur le treuil, butée de tige en PVC. Un levier de manœuvre à 45°/90° est disponible sur supplément
FIXATION DES GUIDES : latérale
FIXATION DU COFFRE : au plafond. Le guide autoportant ou les têtes pour fixation latérale sont disponibles sur supplément
DIMENSIONS :
Avec rouleau Ø 78 mm : Min. L 100 cm – Max L 400 x H Max 380
CARACTÉRISTIQUES
TYPE D’APPLICATION : vertical
ENVIRONNEMENT D’APPLICATION : intérieur/extérieur
COFFRE : C105/CT105 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes en aluminium peint. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 78 mm en acier galvanisé avec ogive pour faciliter la maintenance de la toile
GUIDES : GC20 en aluminium extrudé, toile hors guide
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
Tige de manœuvre de treuil amovible blanc RAL 9010, argent anodisé ou noir RAL 9005 opaque
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course mécanique et câble d’alimentation, protection thermique et indice de protection contre les projections d’eau IP44.
FIXATION DES GUIDES : latérale
FIXATION DU COFFRE : au plafond. Le guide autoportant ou les têtes pour fixation latérale sont disponibles sur supplément
DIMENSIONS :
Avec rouleau Ø 78 mm : Min. L 100 cm – Max L 450 x Max H 400 cm
CARACTÉRISTIQUES :
TYPE D’APPLICATION : vertical
ENVIRONNEMENT D’APPLICATION : intérieur/extérieur
COFFRE : C150 en aluminium extrudé composé d’une partie fixe et d’une partie mobile pour les contrôles. Paires de têtes en fer galvanisé peint. Les têtes pour guides autoportants ou les têtes pour fixation latérale sont disponibles sur supplément
ROULEAU D’ENROULEMENT : Ø 78/85 mm en acier galvanisé ou Ø 110 mm en aluminium extrudé avec ogive
GUIDES : GC20 en aluminium extrudé, toile hors guide
TOILE DE FOND : FD42 ronde en aluminium extrudé correctement lesté avec profilé en fer galvanisé et bouchons latéraux en POM avec oeillets pour coulisser dans le guide.
COULEUR : blanc RAL 9010, noir opaque RAL 9005, argent anodisé
MANOEUVRE : avec moteur tubulaire monophasé 230V/50Hz, M50 avec réglage du fin de course mécanique et câble d’alimentation, protection thermique et indice de protection contre les projections d’eau IP44.
FIXATION DES GUIDES : latérale
FIXATION DU COFFRE : au plafond. Les têtes de fixation latérale sont disponibles sur supplément
DIMENSIONS :
Avec rouleau Ø 78 mm : Min. L 100 cm x H 120 cm – Max L 400 x Max H 500 cm
Avec rouleau Ø 85 mm : Min. L 100 cm x H 120 cm – Max L 500 x Max H 500 cm
Avec rouleau Ø 110 mm : Min. L 100 cm x H 120 cm – Max L 600 x Max H 500 cm
